首页多孔卡盘是一种用于高精密真空吸附与工件固定的功能性夹持部件，通常由多孔氧化铝陶瓷或多孔碳化硅陶瓷等先进材料制成。其内部具有均匀连通的微孔结构，通过真空负压使气流在整个表面均匀分布，从而实现对晶圆、薄片及精密工件的稳定吸附与高精度定位，广泛应用于半导体制造、精密加工及洁净自动化系统中。
多孔卡盘主要用于晶圆承载、精密检测、切割定位与自动化搬运等工艺环节，在需要高平整度支撑、低污染环境及均匀吸附力控制的场景中发挥重要作用。
立即咨询

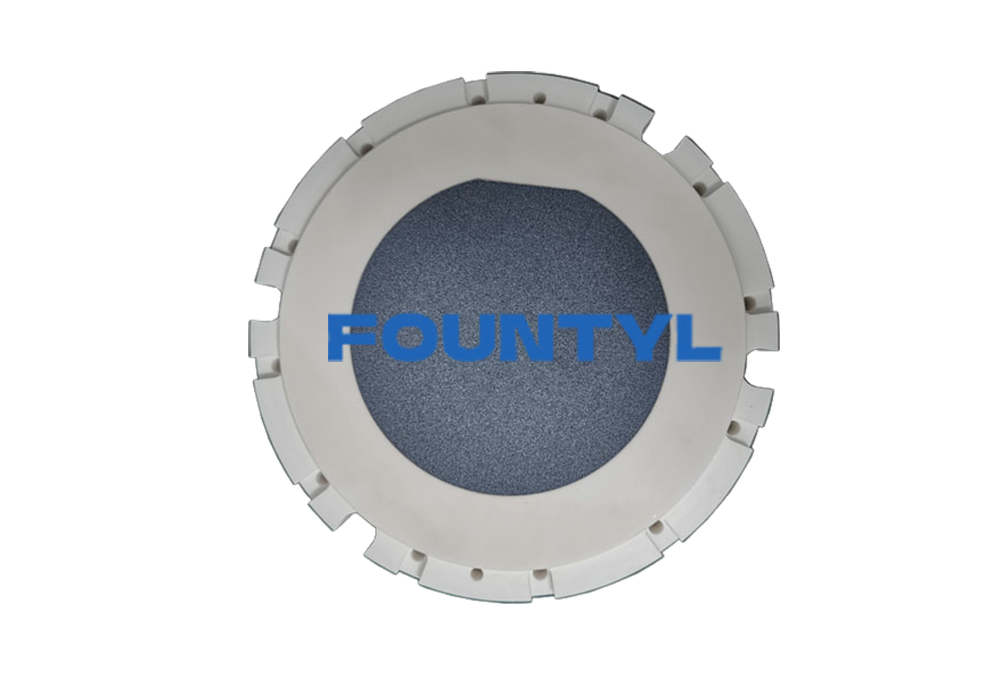

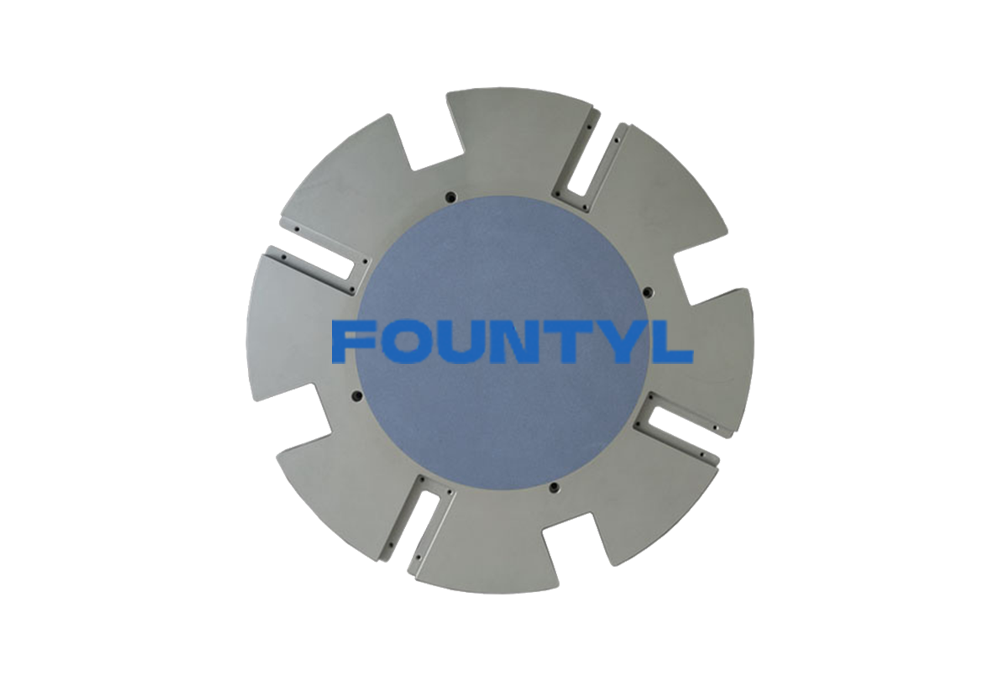

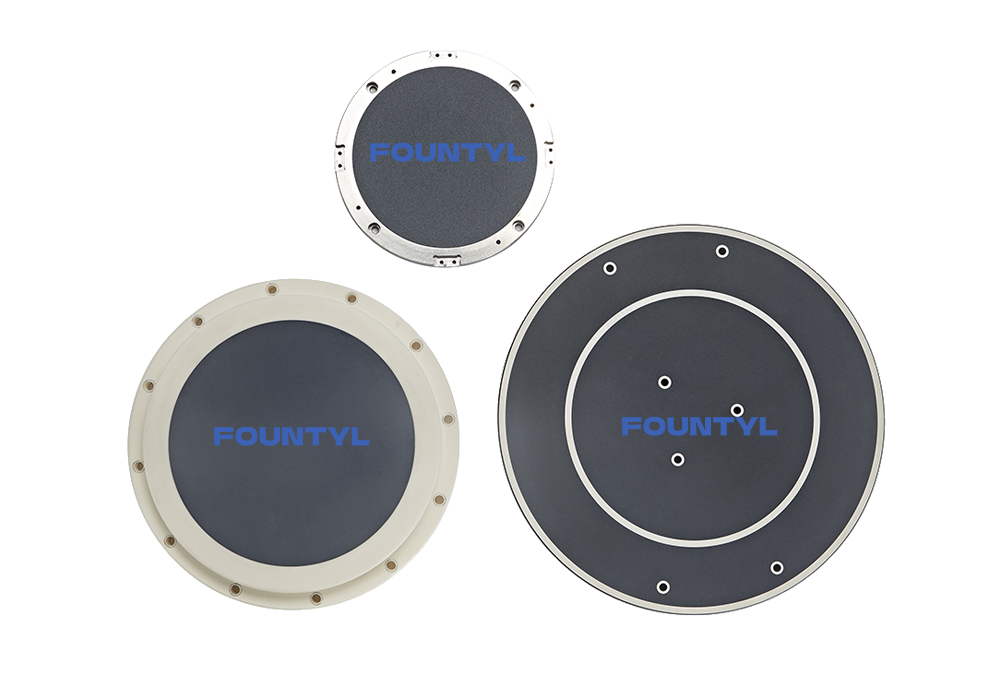

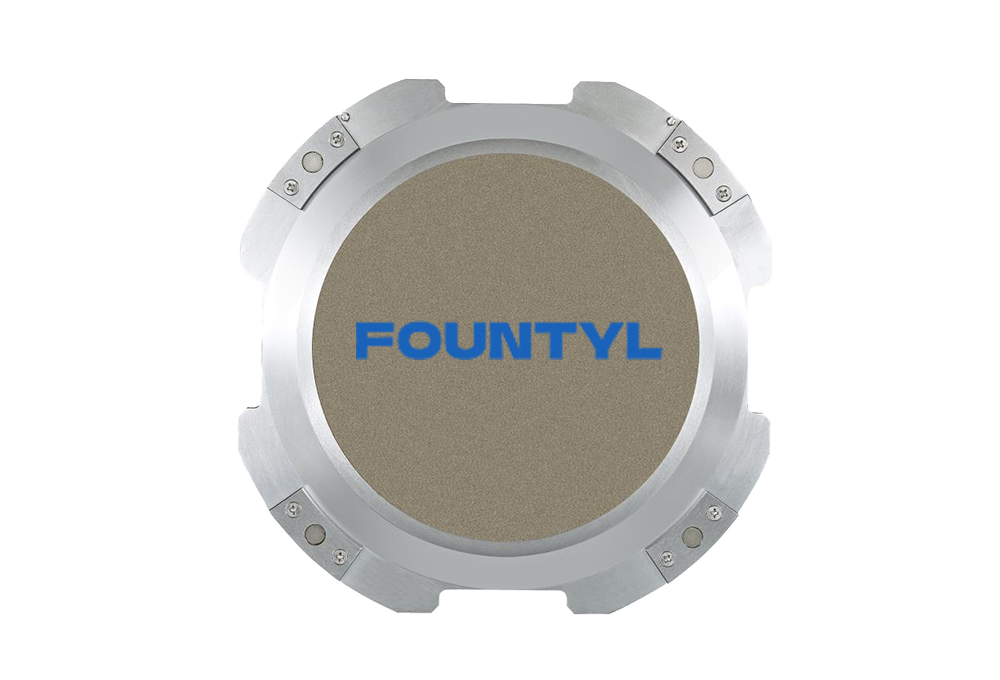

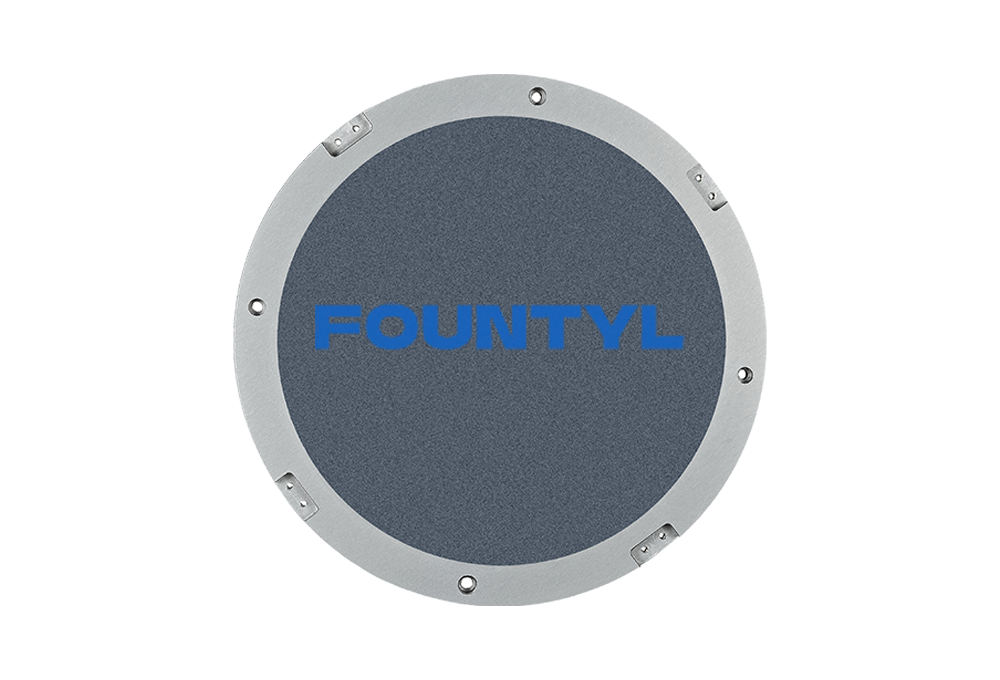

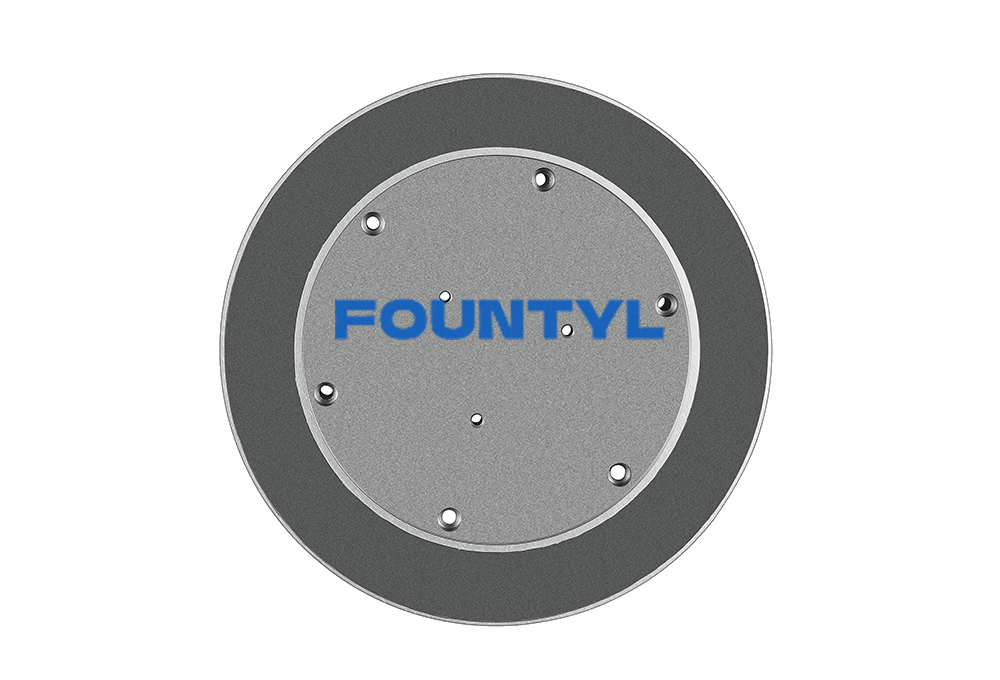

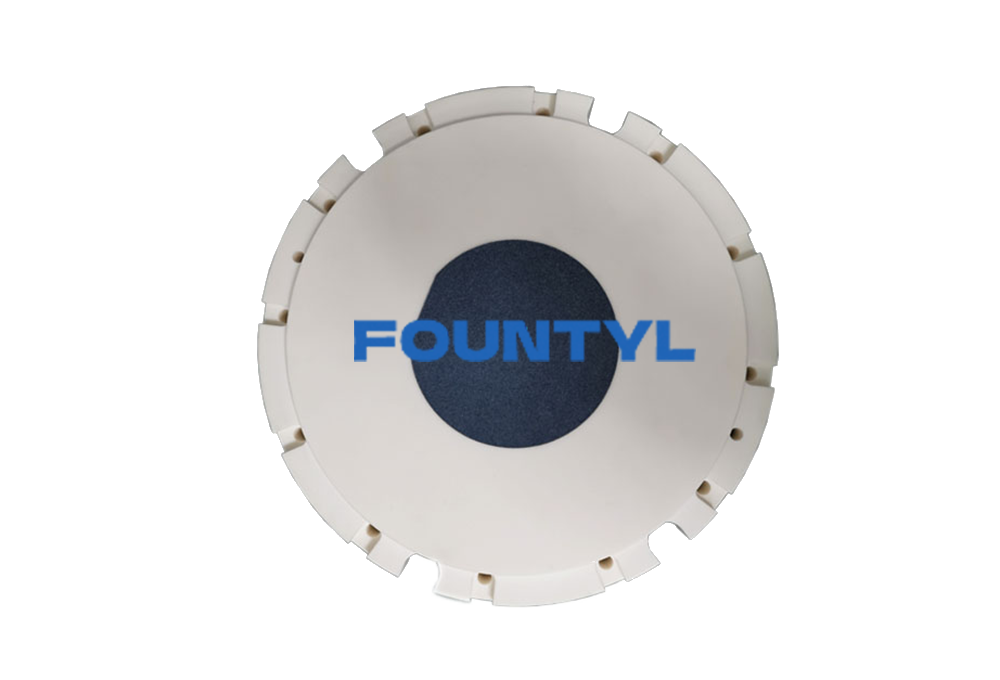

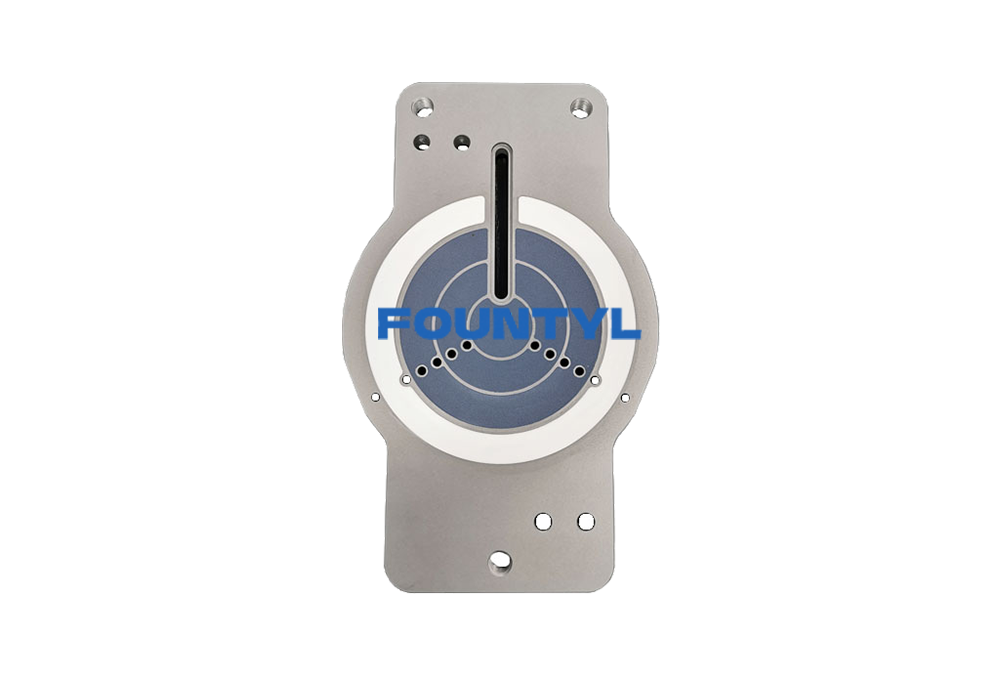

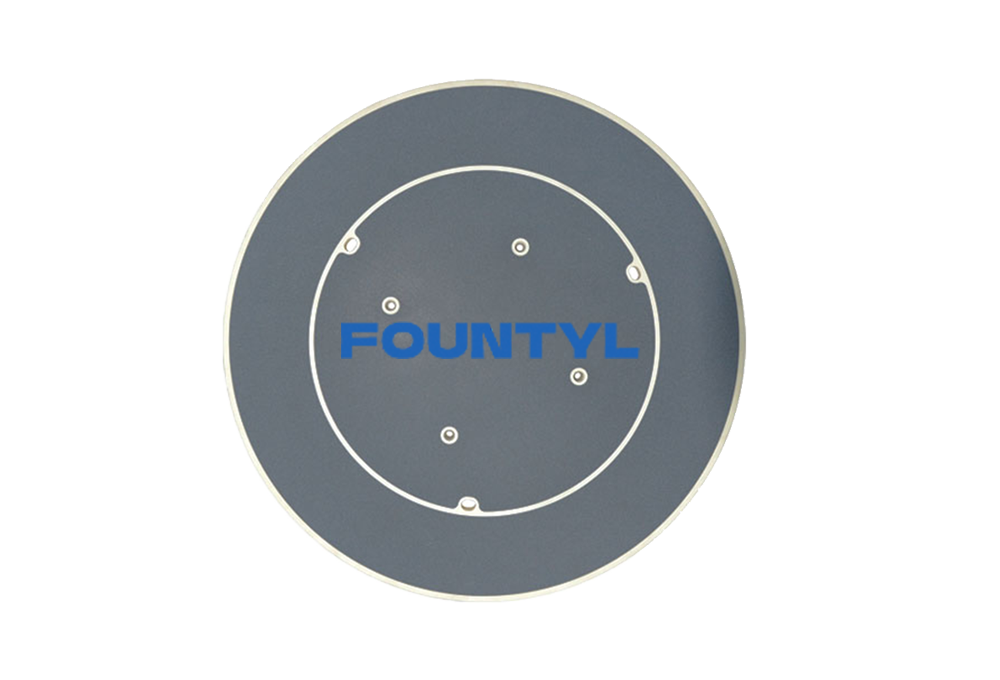

多孔卡盘
产品特点
全表面均匀吸附性能
依靠多孔微结构实现真空均匀扩散，使吸附力覆盖整个工作表面，避免局部应力集中或吸附不稳定现象。
高洁净与低颗粒释放
陶瓷多孔结构稳定致密，运行过程中几乎不产生颗粒污染，满足半导体与高洁净工艺要求。
非机械接触式固定
通过真空吸附实现无机械夹持，有效降低工件表面划伤与变形风险，适用于高价值精密材料。
优异的耐高温性能
可在高温工艺环境中长期稳定使用，不发生结构软化或吸附性能衰减。
耐腐蚀与化学稳定性强
可耐受酸碱及多种腐蚀性气体环境，适用于湿法工艺及化学处理流程。
高刚性与尺寸稳定性
在长期负载及真空工况下仍能保持优异的平面度与结构稳定性，确保工艺精度一致性。
工艺控制
孔径与孔隙率控制：
通过精密烧结与造孔工艺控制微孔尺寸与分布，实现稳定均匀的真空吸附效果。
真空均匀性优化设计：
优化内部连通结构与流道分布，提升气流扩散一致性，避免局部吸附差异。
表面平整度控制：
采用超精密研磨与抛光工艺，确保卡盘与工件之间的高贴合度与稳定性。
结构强度与致密度控制：
在保证多孔特性的同时提升整体机械强度，避免长期使用中的变形或破损风险。
吸附响应速度优化：
改善内部气流路径设计，提高真空建立速度与吸附释放效率，提升设备节拍性能。
产品应用
半导体晶圆真空吸附与搬运平台
精密薄片材料切割与检测系统
自动化高精度定位与装配设备
光学元件加工与固定平台
洁净室环境下的无损吸附系统
我们的服务
01
多孔卡盘的选型需综合考虑工件尺寸、重量分布、真空系统能力及工艺洁净等级，并进行整体结构匹配设计。
02
可提供不同孔隙率与孔径梯度设计方案，以适配不同吸附力需求与气流控制要求。
03
支持大尺寸、高平整度及复杂结构定制开发，可根据设备结构进行模块化设计与集成优化。
04
可选材料涵盖多孔氧化铝陶瓷与多孔碳化硅陶瓷，并可针对高洁净、高温及高稳定性工况进行结构与性能优化设计。
